전기설비 부하 계산은 집이나 매장에서 쓰는 모든 기기의 소비전력을 합산해, 차단기가 견뎌야 할 총전력을 가늠하는 작업입니다. 핵심 공식은 W(와트) = V(볼트) × A(암페어)이고, 여기에 기기별 사용 시간을 곱하면 실제 에너지 사용량(kWh)까지 확인할 수 있습니다. 계산 자체는 어렵지 않지만, 기동 전류가 큰 모터·압축기류와 역률을 함께 고려하지 않으면 실제 현장에서 차단기가 내려가는 일이 생깁니다. 아래에서는 기기 목록 작성부터 총부하 산출, 승압·태양광 검토까지 순서대로 정리합니다.
전기설비 부하 계산, 왜 기기 목록부터 시작할까
부하 계산의 출발점은 집이나 매장 안의 모든 전기 사용 기기를 빠짐없이 적는 것입니다. 냉장고나 화재경보기처럼 연중 내내 켜져 있는 기기도 전체 소비량에 상당한 영향을 주기 때문에 목록에서 빼면 안 됩니다. 각 방을 하나씩 돌면서 휴대폰 충전기나 야간 조명 같은 작은 물건까지 확인하는 편이 안전합니다.
기기를 다 적었다면 라벨, 설명서, 제조사 웹사이트에서 와트(W) 또는 전력 정격을 확인합니다. 소비전력은 사용 방식에 따라 달라지는데, 예를 들어 세탁기는 찬물보다 온수를 쓸 때 더 많은 전력을 소모합니다. 정격을 찾지 못했다면 전압과 전류를 곱해 추정합니다.
- 기기 이름과 수량을 방별로 기록
- 라벨·설명서에서 와트 또는 전력 정격 확인
- 정격이 없으면 W = V × A 공식으로 환산
- 상시 가동 기기(냉장고, 경보기) 반드시 포함
- 하루 사용 시간을 함께 메모
와트와 암페어, 어디서 헷갈리는가
전력 계산에서 가장 자주 나오는 실수가 와트와 암페어를 뒤섞는 것입니다. 와트는 기기가 실제로 쓰는 전력량이고, 볼트는 전선을 통해 전기를 밀어내는 힘입니다. 예를 들어 120볼트에서 60와트 전구는 0.5암페어를 사용합니다(60 ÷ 120 = 0.5).
이 공식은 DC 회로에 잘 맞고, AC 회로에서는 다른 요인이 결과에 영향을 줄 수 있습니다. 다만 대부분의 가전제품에는 이 계산으로 충분히 근접한 추정값을 얻을 수 있습니다. 역률은 실제로 일을 하는 유효전력과 공급된 피상전력의 비율인데, 저항성 부하인 히터는 거의 1에 가깝고 모터·압축기 같은 유도성 부하는 0.7～0.8 정도로 봅니다.

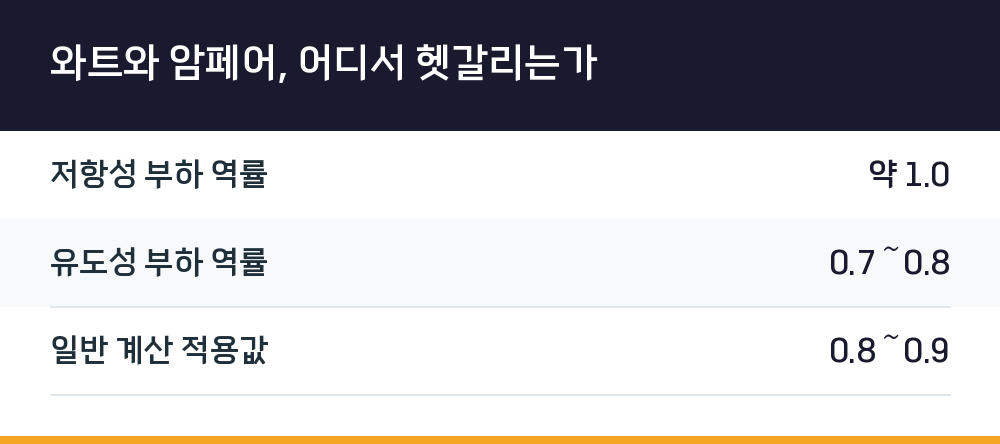

| 항목 | 값 |
|---|---|
| 저항성 부하 역률 | 약 1.0 |
| 유도성 부하 역률 | 0.7～0.8 |
| 일반 계산 적용값 | 0.8～0.9 |
기기별 소비전력, 숫자로 확인하기
커피 전문점처럼 고출력 기기가 몰려 있는 공간은 기기별 소비전력을 개별로 파악하는 것이 특히 중요합니다. 에스프레소 머신은 그룹 수에 따라 전력 차이가 크고, 냉장·냉동 설비는 압축기가 켜졌다 꺼지기를 반복하며 평균적으로 정격용량의 40～50%를 지속 소비한다고 봅니다.
에어컨은 계절에 따라 소비량 변동이 큽니다. 인버터 방식이 일반 방식보다 전력 효율이 30～40% 높고, 여름철 피크 시간대(오후 2～4시)에는 전체 전력 소비의 40～50%를 에어컨이 차지할 수 있습니다. 이 시간대 부하를 기준으로 계약전력을 잡아야 합니다.

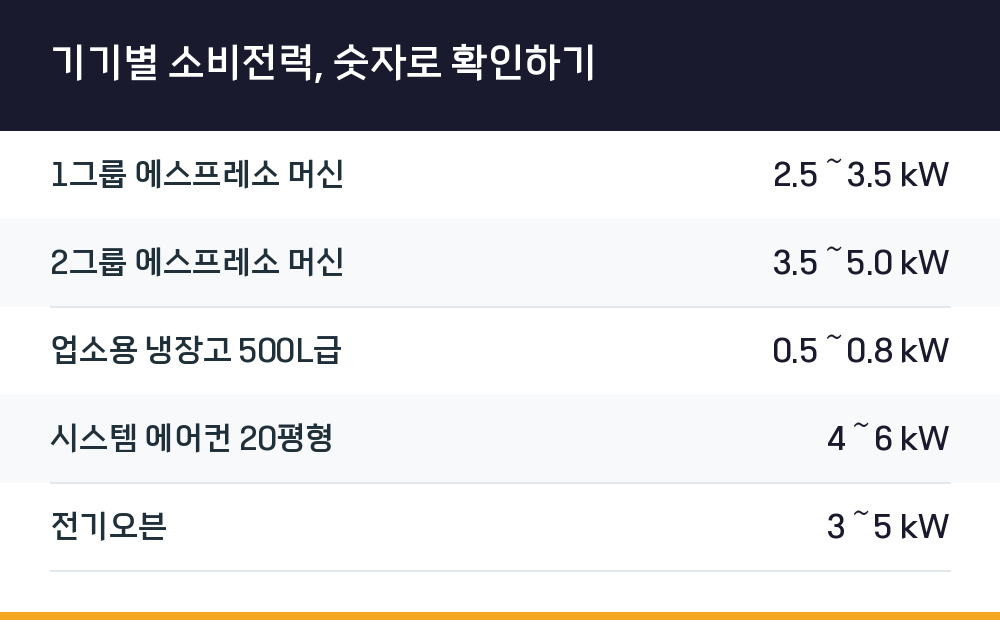

| 기기 | 소비전력 |
|---|---|
| 1그룹 에스프레소 머신 | 2.5～3.5 kW |
| 2그룹 에스프레소 머신 | 3.5～5.0 kW |
| 업소용 냉장고 500L급 | 0.5～0.8 kW |
| 시스템 에어컨 20평형 | 4～6 kW |
| 전기오븐 | 3～5 kW |
총부하 산출, 계산 순서대로 따라 하기
기기별 와트를 확인했다면 전체 합산으로 넘어갑니다. 이 단계에서 나오는 숫자가 해당 가구나 매장의 전기 부하량이며, 회로 과부하 여부를 판단하는 기준이 됩니다.
- 기기별 와트를 모두 더해 총와트를 구합니다.
- 각 기기의 하루 사용 시간을 곱해 일일 와트시(Wh)를 계산합니다.
- 1,000으로 나눠 kWh로 환산합니다.
- 월 단위로 환산해 실제 사용 패턴과 비교합니다.
- 총합이 배전반 용량에 여유가 있는지 확인합니다.
예를 들어 세 가지 기기 합계가 하루 0.92kWh라면 한 달 기준으로는 약 27.6kWh가 됩니다. 이 예시는 일부 기기만 포함한 값이므로, 실제 가정에서는 가전제품 종류와 개수에 따라 소비량이 훨씬 높아질 수 있습니다.
계산 결과로 무엇을 판단할 수 있나
부하량을 알면 어떤 기기가 전력을 가장 많이 쓰는지 파악되고, 업그레이드가 필요한 지점이 보입니다. 연구 결과에 따르면 전력선 업그레이드를 미루면 킬로와트시당 연간 3.08달러, 장비 업그레이드를 미루면 킬로와트시당 연간 6.85달러를 절감할 수 있습니다. 부하 관리가 비용 절감으로 이어지는 지점입니다.
과부하를 방치하면 기기 손상과 안전 문제로 이어질 수 있습니다. 전력 사용량을 미리 파악해 두면 화재나 장치 고장 같은 위험을 줄이는 데 도움이 됩니다. 더운 여름철에 에어컨을 개선하는 것만으로도 에너지를 세 배 더 절약할 수 있다는 사례도 있습니다.
승압·증설이 필요해지는 시점
기존 전압 체계로 설비 운전이 불안정할 때 승압 검토가 시작됩니다. 장비 증설, 전압강하, 변압기 여유 부족이 겹쳐 보이면 검토 범위가 넓어집니다. 승압은 단순한 전압 상승 작업이 아니라 전반을 점검하는 과정에 가깝습니다.
케이블 허용전류는 제조사 표기만 보고 판단하기보다 현장 설치 조건을 반영해 검토하는 편이 안전합니다. 현재 사용량에 장래 증설분까지 더해 검토해야 하고, 모터가 자주 기동되거나 제어 장비가 예민한 경우에는 순간적인 전압 변동도 현장에서 체감될 수 있습니다.
승압 후 요금이 곧바로 내려간다고 단정하기는 어렵습니다. 계약 조건, 수요 형태, 손실 변화가 복합적으로 작용하기 때문에 데이터를 비교해 판단해야 합니다. 피크 구간이 짧고 기동 전류가 큰 설비가 있으면 수요 패턴 자체가 바뀔 수 있습니다.
태양광·배터리 검토 시 부하 계산 활용
정확한 부하 계산은 태양광 패널 용량 산정의 전제 조건입니다. 먼저 모든 가전제품의 전력 사용량과 하루 사용 시간을 나열하고, 하루 총 와트시를 구한 뒤 해당 지역의 평균 일조 시간으로 나눕니다. 시스템 손실에 대한 감산 계수는 일반적으로 0.75～0.85를 적용합니다.
예를 들어 연간 6,000kWh는 일일 16.4kWh이고, 일조량이 가장 많은 시간이 5시간, 감산 계수가 0.8이라면 약 4.1kW DC가 필요합니다. 특정 부지의 정확한 추정치를 얻으려면 NREL PVWatts나 상용 시뮬레이터를 사용하는 것이 좋습니다.
인버터는 패널의 DC 전력을 가정용 AC 전력으로 바꿉니다. 마이크로인버터는 그늘진 지붕에, 스트링 인버터는 햇볕이 잘 드는 곳에 적합하고, 나중에 배터리를 추가할 계획이라면 하이브리드 인버터가 어울립니다. 가정용 배터리는 일반적으로 백업 용도로 6～20kWh 용량으로 설계되며, 용량은 임계 부하(예: 하루 5～10kWh), 방전 심도(일반적으로 80%), 왕복 효율(약 90%)에 따라 달라집니다.
안전과 규정, 반드시 확인할 것
전기 설비 업그레이드, 배전반 교체, 보조 배전반 설치는 반드시 면허를 소지한 전기 기술자가 수행해야 합니다. 이 작업에는 감전, 아크 플래시 화상, 화재 같은 생명을 위협하는 위험이 따르고, 일반적으로 허가와 검사관 승인이 필요합니다.
작업 전에는 항상 전원을 차단하고 잠금·태그아웃 절차를 지킨 뒤, 교정된 테스터로 전압이 없는지 확인해야 합니다. 필수 보호 장비로는 아크 방지 의류와 안면·보안경, 정격 전압 절연 장갑, 절연 공구, 청력 보호구가 있습니다.
메인 패널이 가득 찼다면 서브 패널이 대안이 될 수 있습니다. 서브 패널은 새 방이나 가전제품에 필요한 추가 회로를 제공하며, 메인 패널을 교체하지 않고도 전력을 보강할 수 있습니다. 전기 기술자를 고용하기 전에는 자격증과 경력을 확인하는 것이 안전한 작업을 보장합니다.
Q. 와트와 볼트는 어떻게 다른가요?
와트는 기기가 사용하는 전력량이고, 볼트는 전선을 통해 전기를 전달하는 힘입니다. 120볼트에서 60와트 전구는 0.5암페어를 사용합니다. 두 값 모두 부하 계산에 필요합니다.
Q. 기기 라벨에서 와트를 못 찾으면 어떻게 하나요?
라벨, 설명서, 제조사 웹사이트를 확인하고, 그래도 없으면 W = V × A 공식으로 계산합니다.
Q. 소형 기기도 부하 계산에 넣어야 하나요?
넣어야 합니다. 대기 모드의 충전기도 1～2와트를 소모할 수 있고, 시간이 지나면서 전기 요금에 누적됩니다.
Q. 계산이 복잡하거나 업그레이드가 필요하면 누구에게 문의하나요?
시스템이 복잡하거나 업그레이드가 필요한 경우 전기 기술자에게 문의하는 것이 좋습니다. 전기 기술자는 계산의 정확성과 안전 수칙 준수를 확인합니다.
